概述

　　GZS型慣性振動輸送機起動快，在滿載情況下均能正常起動，用于各種粒狀、中等塊度以下的非粘性物料（含水量小于5%），結構簡單，安裝方便。

特點

1、電機振動輸送機輸送量大、重量輕、電耗低。
　　2、負載特性好，機槽振幅受電壓波動對輸送量的影響很小。
　　3、結構簡單，調試容易，磨損件少，維修量少。
　　4、不需專用地基和地腳螺栓，便于移動位置。
　　5、隔震性能好。
　　6、停車快，停車時整機穩定。

參數

GZS型慣性振動輸送機主要技術參數：

參數 型號	輸送量（t/h）	額定振幅（mm）	電機功率（kw）	電機轉速（rpm）	設備重量（kg）
GZS400-4.7	≤50	5	1.5	1410	～1400
GZS400-5.7	≤50	5	1.5	1410	～1550
GZS400-6.7	≤50	5	1.5	1410	～1950
GZS400-7.7	≤50	5	1.5	1410	～2100
GZS650-4.7	≤100	5	2.2	1430	～2650
GZS650-5.7	≤100	5	2.2	1430	～2800
GZS650-6.7	≤100	5	3.0	1430	～3200
GZS650-7.7	≤100	5	3.0	1430	～3500

　

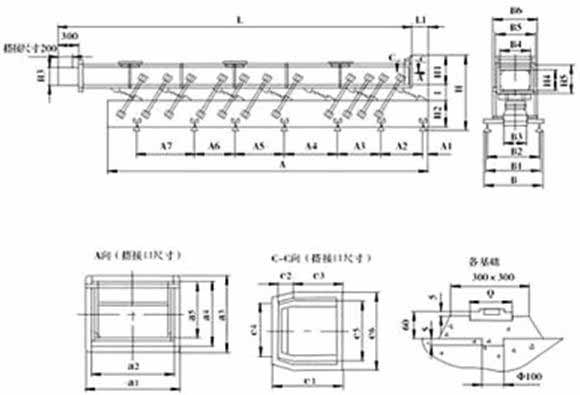

　外形尺寸及基礎尺寸：

型號	H	H1	H2	H3	H4	H5	B	B1	B2	B3	B4	B5	B6
GZS400-4.7-7.7	～1350	429	490	240	232	360	840	780	640	500	400	538	670
GZS650-4.7-7.7	～1500	477	540	280	270	380	1140	1000	840	660	650	830	1010

型號	a1	a2	a3	a4	a5	C1	C3	C3	C4	C5	C6	C7
GZS400-4.7-7.7	538	448	469	380	320	342	98	200	398	448	530	200
GZS650-4.7-7.7	830	718	527	422	362	347	98	200	648	718	830	250



型號	L	L1	I	A	A1	A2	A3	A4	A5	A6	A7
GZS400-4.7	4700	401	310	4000	180	930	1300	660	660	-	-
GZS400-5.7	5700	370	310	5000	400	570	570	1830	725	725	-
GZS400-6.7	6700	340	310	6000	200	645	645	1385	820	820	820
GZS400-7.7	7700	370	310	7000	180	965	965	1180	1045	1045	1045
GZS650-4.7	4700	337	312	4000	180	410	410	1264	635	635	-
GZS650-5.7	5700	390	312	5000	180	570	570	1730	780	780	-
GZS650-6.7	6700	348	312	6000	180	625	625	1410	1040	880	880
GZS650-7.7	7700	365	312	7000	180	830	830	1490	1120	1120	1120

用途

　　GZS型慣性振動輸送機適宜水泥熟料及礦渣庫頂輸送，最適宜輸送高磨耗、高溫度（300℃以下）物料。如水泥熟料、烘干熱礦炸、砂等。
