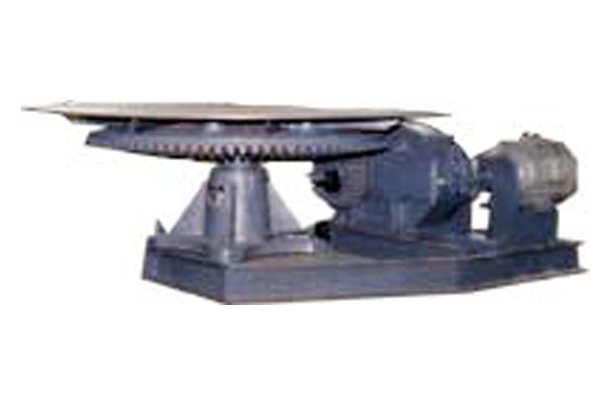

ZMBR、MBR重型圓盤給料機
概述
ZMBR、MBR重型圓盤給料機是一種連續喂料的容積計量給料(配料)設備，安裝于料倉、筒倉及斗倉等儲存裝置的卸料口，依靠物料的重力作用及給料機工作機構的強制作用，將料倉內的物料卸出并連續均勻地喂入到下一裝置中。當它停止工作時，還可起存?zhèn)}閉鎖作用。它廣泛應用于冶金、化工、煤炭、建材及電力等工業部門。
特點
ZMBR、MBR重型圓盤給料機系座式安裝，傳動結構封閉，能在料塵較多的工作環境下工作。同時還具有結構簡單，給料均勻、準確，運行平穩可靠，承載量大，調節方便，調節范圍較寬，維護管理簡便等優點。
ZMBR、MBR重型圓盤給料機的特性：
1.采用特制的重型圓盤，承載能力大，使用壽命10年以上；
2.設置角度可調的刮刀裝置，將物料轉卸到下一設備；
3.配用變頻電機，可在設備運行中無級調節給料理大小；
4.圓盤上配有絞刀，可防止因物料久放發生固化而不能順利卸出；
5.濕式型圓盤給料機可應用于物料具有腐蝕性的場合；
6.ZMBR、MBR重型圓盤給料機結構緊湊、布局合理、占用空間小；
7.傳動機構可靠，維護簡單，檢修期長；
8.全部采用硬齒面齒輪傳動，傳動效率高達90%以上；
9.小圓錐齒輪和大圓錐齒輪置于封閉的主體內，采用高質量的中極壓齒輪油潤滑，保證圓盤無故障運行；
10. 調節套筒內壁設有耐磨襯板，大延長了其使用壽命，減小了維護量；
11.出料閘門配置傳動機構，保證出料量無級可調；
12.為防止物料對圓盤的磨損，ZMBR、MBR重型圓盤給料機配有三種類型的襯板供用戶選擇：
a）耐磨鑄石襯板
b）帶有網格筋板的鋼板料盤
c) 45Mn2 耐磨材料
參數
主要技術參數
| 型號 | 圓盤直徑mm | 最大物判粒度mm | 電動機 | 圓盤轉速r.p.m | 生產率m3／h | 外形尺寸L×B×Hmm | 減速器 | 重量(不含電機及套筒)kg | ||
| 類型 | 電機型號 | 功率kW | ||||||||
| MBR8 | 800 | 40 | A | Y132S-6B3 | 3 | 6.3 | 7 | 2000×860×920 | ZS50-3 | 1050 |
| B | YVF2-132M2-6B3 | 5.5 | 1.6-8 | 1.8-9 | 2370×1160×920 | i=63 | ||||
| MR10 | 1000 | 50 | A | Y132S-6B3 | 3 | 6.3 | 13 | 2100×960×920 | ZS50-3 | 1130 |
| B | YVF2-132M2-6B3 | 5.5 | 1.6-8 | 3.4-17 | 2460×1200×920 | i=63 | ||||
| MBR12 | 1250 | 80 | A | Y132M1-6B3 | 4 | 6.3 | 26 | 2450×1490×1136 | ZS65-3 | 1960 |
| B | YVF2160M-6B3 | 7.5 | 1.6-8 | 7.0-34 | 2780×1450×1136 | i=63 | ||||
| MBR16 | 1600 | 90 | A | Y160M-6B3 | 7.5 | 6.3 | 55 | 2810×1810×1136 | ZS75-3 | 2520 |
| B | YVF2-160L-6B3 | 11 | 1.6-8 | 14-70 | 3210×1780×1136 | i=63 | ||||
| MBR20 | 2000 | 125 | A | Y160L-6B3 | 11 | 4.5 | 80 | 3310×2080×1280 | ZS82.5-6 | 4790 |
| B | YVF2-180L-6B3 | 15 | 1.2-6.47 | 21-105 | 3670×2050×1280 | i=90 | ||||
| MBR25 | 2500 | 150 | A | Y200L1-6B3 | 18.5 | 4.5 | 150 | 2880×2510×1280 | ZS95-6 | 6140 |
| B | YVF2-200L2-6B3 | 22 | 1.2-6 | 40-210 | 3960×2580×1280 | i=90 | ||||
| MBR31 | 3150 | 150 | A | Y200L2-6B3 | 22 | 3.2 | 220 | 4650×3150×1570 | ZSl25-9 | 13500 |
| B | YVF2-225M-6B3 | 30 | 0.8-4.2 | 56-300 | 5140×3110×1570 | i=125 | ||||
| ZMBR16 | 1600 | 90 | YVF2-l80L-6B3 | 15 | 1.2-6.3 | 55 | 3210×1780×1136 | ZSY224-63 | 2850 | |
| ZMBR20 | 2000 | 125 | YVF2-200L2-6B3 | 22 | 1.2-6.47 | 21-105 | 3670×2050×1260 | ZSY28063 | 4940 | |
| ZMBR25 | 2500 | 150 | YVF2-225M-6B3 | 30 | 1.2-6 | 40-210 | 3960×2580×1260 | ZS125-6 | 6390 | |
| i=90 | ||||||||||
用途
廣泛應用于冶金、化工、煤炭、建材及電力等工業部門。
